1. หน้าที่หลักและการใช้เครื่อง slotting การพิมพ์กล่อง
การพิมพ์กล่องและ slotting machine เครื่องนี้สามารถทำงานของการพิมพ์ การ slotting การแยกขอบ และ crimping ของกระดาษลูกฟูกในครั้งเดียว มีข้อดีของการพิมพ์ที่สวยงาม ความแม่นยำสูง และประสิทธิภาพที่รวดเร็ว ช่วงการปรับแต่ละกลไกการปรับมีขนาดใหญ่ และสามารถปรับให้เข้ากับกระดาษแข็งได้สาม ห้า และเจ็ดชั้น
พารามิเตอร์ทางเทคนิคของเครื่อง slotting การพิมพ์สองสี CN102-1425:
1. ขนาดการพิมพ์สูงสุด: 2500*1450mm
2. ขนาดการประมวลผลกระดาษแข็งสูงสุด: 2600*1500mm
3. ขนาดการประมวลผลกระดาษแข็งขั้นต่ำ: 600*400mm
4. ความหนาของกระดาษแข็งที่ผ่านกรรมวิธี: 1-10mm
5. ความแม่นยำในการลงทะเบียนสี: ±1mm
6. ความเร็วทางกลสูงสุด: 0-60 แผ่น/นาที
7. กำลังมอเตอร์ทั้งหมด: 9.5kw
8. ขนาดเครื่อง: 5800*300*200mm
8. วิธีการป้อน: ป้อนกระดาษด้วยโซ่
9. น้ำหนักเครื่อง: ตัน
10. การปรับไฟฟ้าแบบ 360 องศาในเฟส การออกแบบโดยมนุษย์ สามารถดำเนินการหลายขั้นตอนของการพิมพ์หลายสี การกัดร่อง การตัดมุม และการจีบในเวลาเดียวกัน
11. ระบบหล่อลื่นเกียร์แบบปิด, การออกแบบเกียร์แบบไม่ใช้กุญแจ, เพื่อให้การลงทะเบียนสีถูกต้องและไม่เปลี่ยนแปลงเป็นเวลานาน
12. ลูกกลิ้ง anilox ความแม่นยำสูง ตาข่ายลวด 200-220 ให้ผลการพิมพ์ที่ชัดเจน และสวยงาม

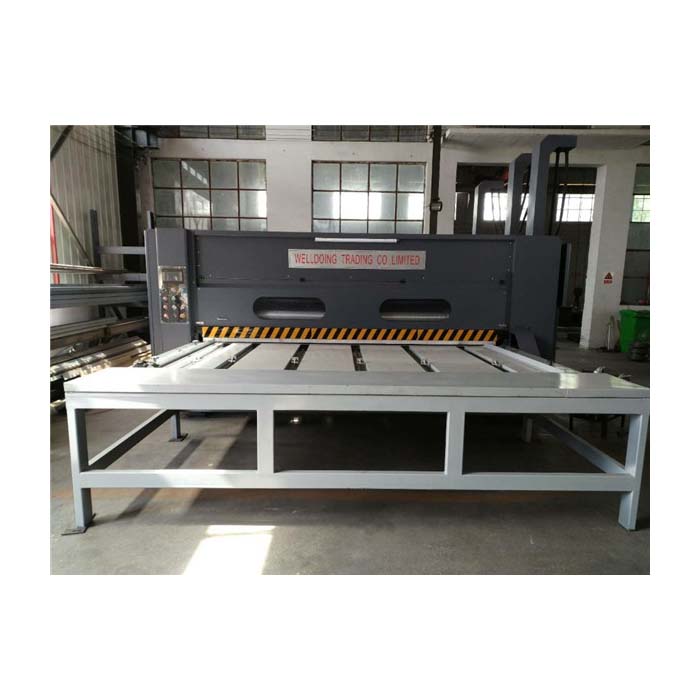

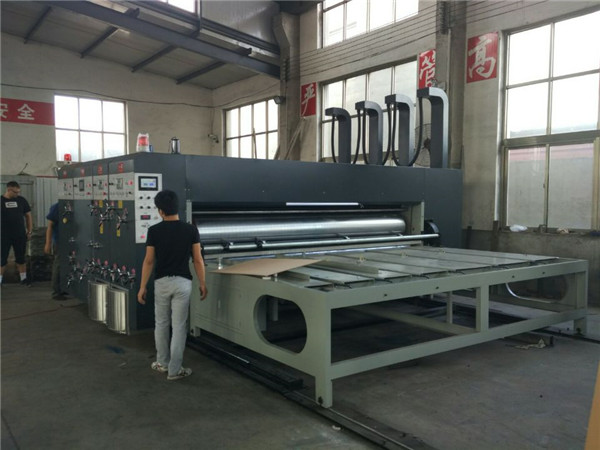

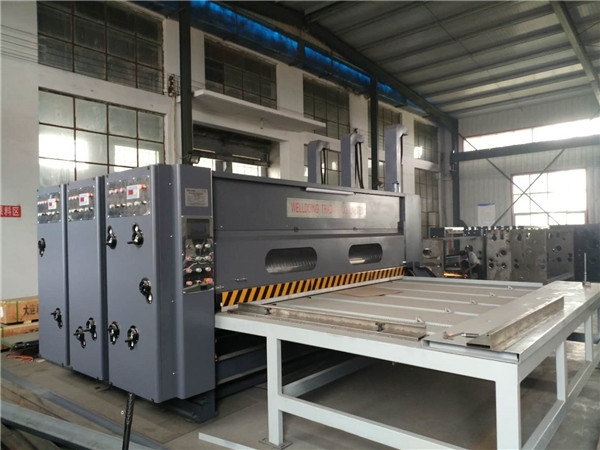

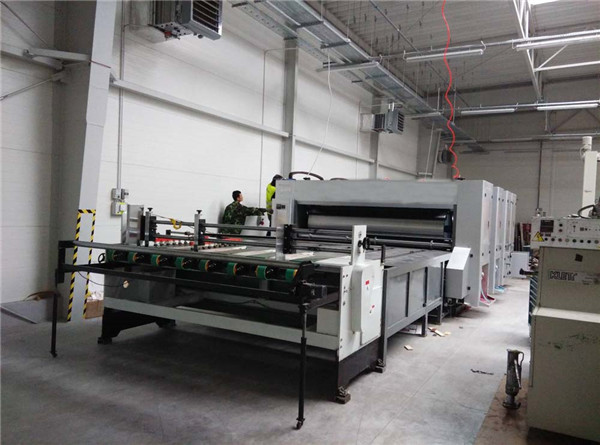

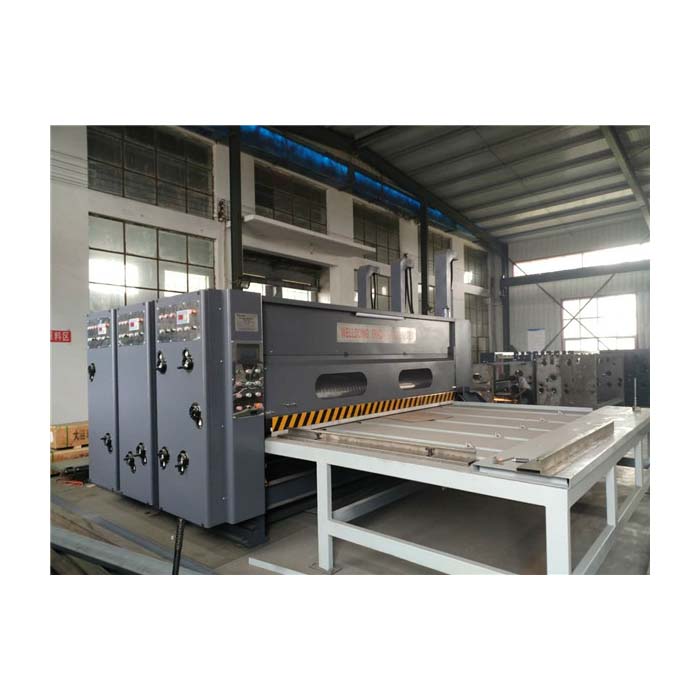

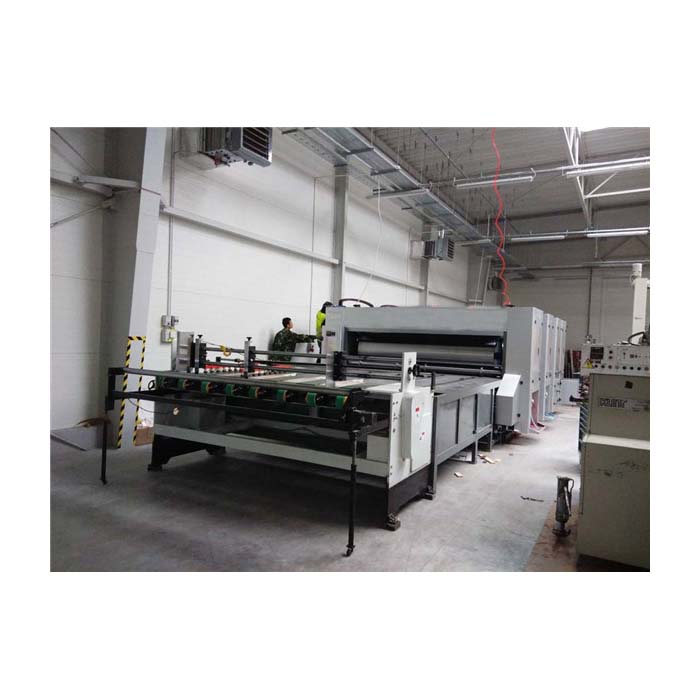

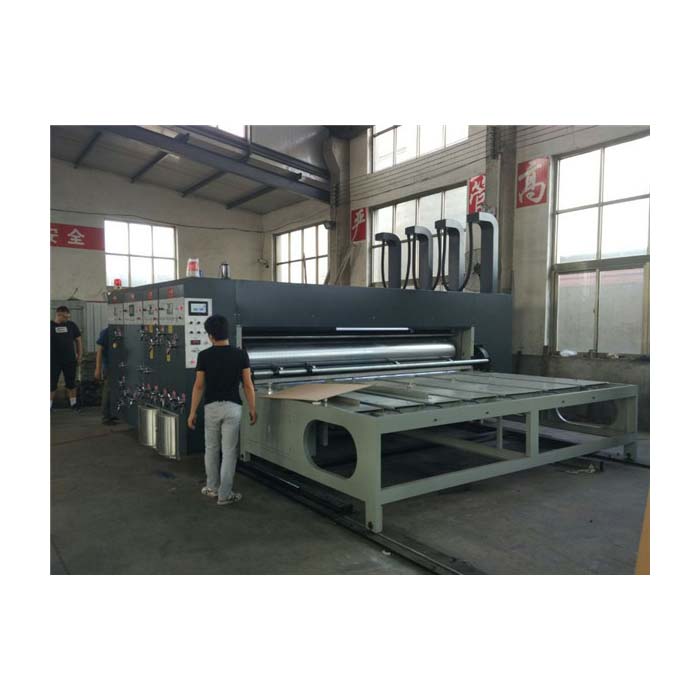

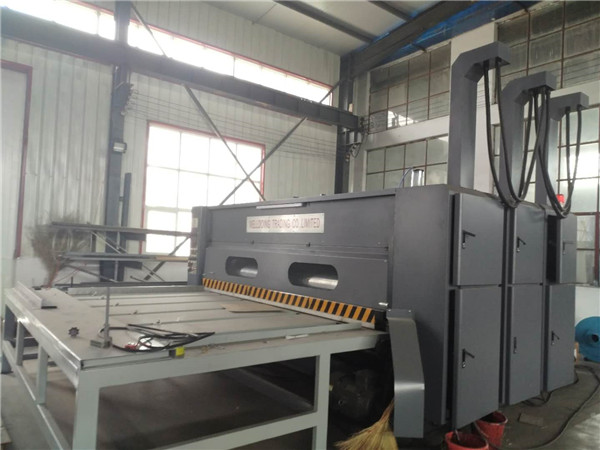

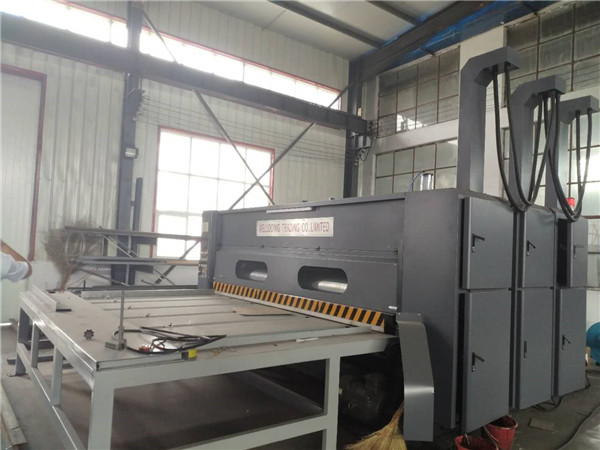

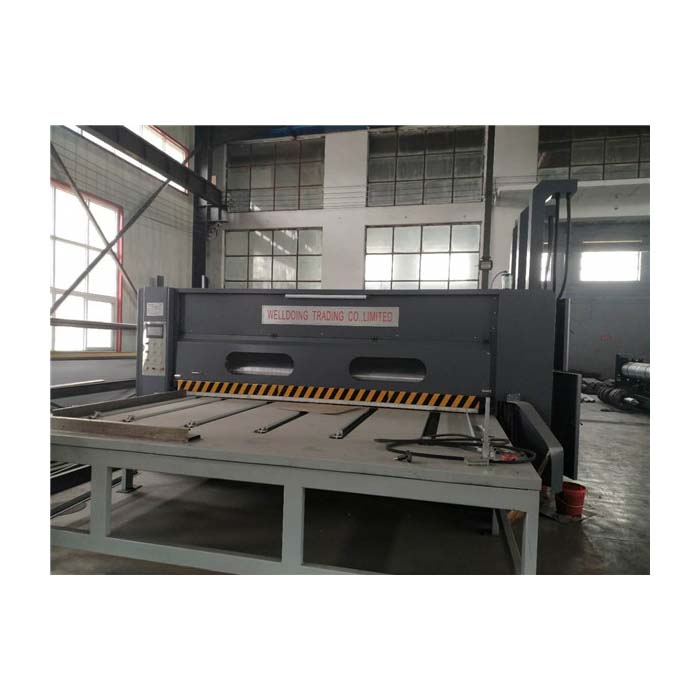

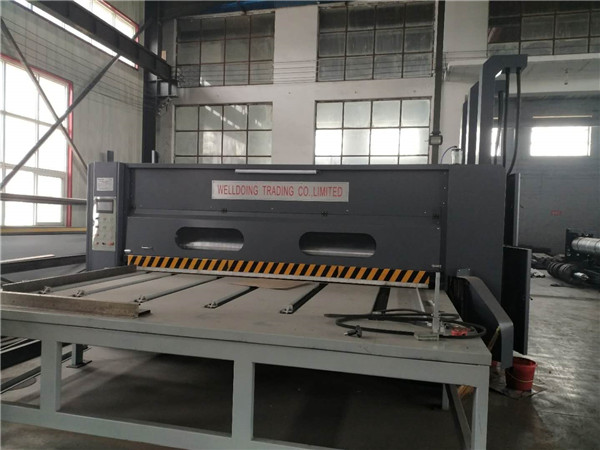

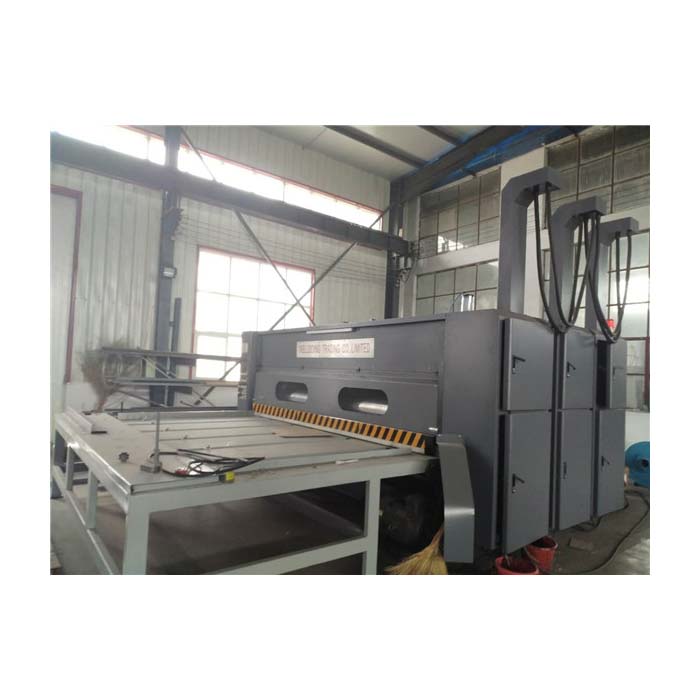

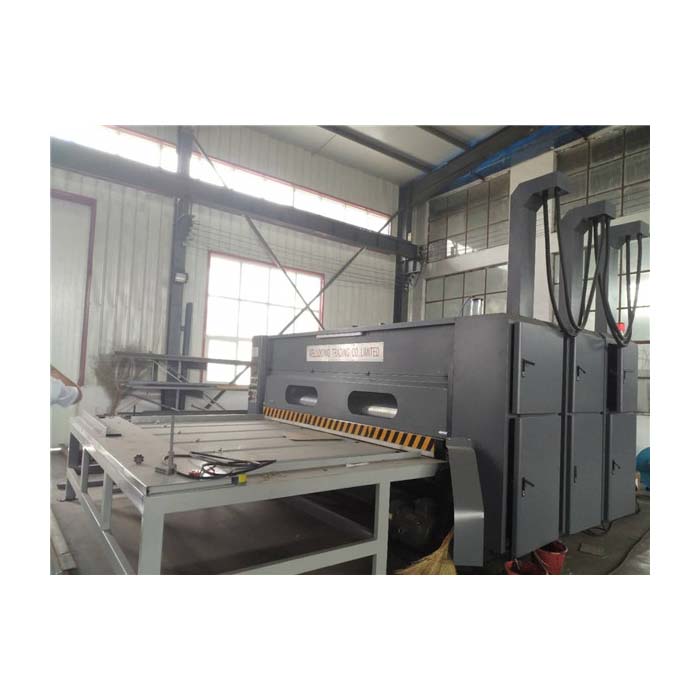

โครงสร้างโดยรวมของเครื่อง slotting การพิมพ์กล่อง
1. ส่วนใหญ่ประกอบด้วยโต๊ะทำงาน หน่วยพิมพ์ หน่วย slotting รางฐานและมอเตอร์หลัก
2. มีการติดตั้งรางนำด้านซ้ายและขวาบนโต๊ะทำงานเพื่อป้อนคู่มือ เฟืองขับและโซ่ติดตั้งอยู่ที่เพลาขับที่ส่วนล่างของส่วนหน้าของโต๊ะทำงาน หากมีความไม่สมดุลระหว่างกลุ่มของตัวดันกระดาษ ให้คลายสลักเกลียวยึดบนเฟืองแล้วปรับโซ่ไปข้างหน้าและข้างหลัง
3. ตัวขับมอเตอร์หลักใช้มอเตอร์ควบคุมความเร็วแบบแม่เหล็กไฟฟ้าแบบไม่มีขั้นบันได กำลังส่งไปยังหน่วยการพิมพ์และโต๊ะทำงานผ่านการชะลอตัวของสายพานระดับแรกและการชะลอตัวของเกียร์ ในระหว่างขั้นตอนการทำงาน ความเร็วในการทำงานของเครื่องสามารถปรับได้ตามความสามารถในการใช้งาน
4. ระบบส่งกำลังของแต่ละยูนิตใช้ระบบส่งกำลังแบบเฮลิคอล ซึ่งทำให้พลังงานมีเสถียรภาพมากขึ้น และการพิมพ์และการลงทะเบียนสีมีความแม่นยำมากขึ้น

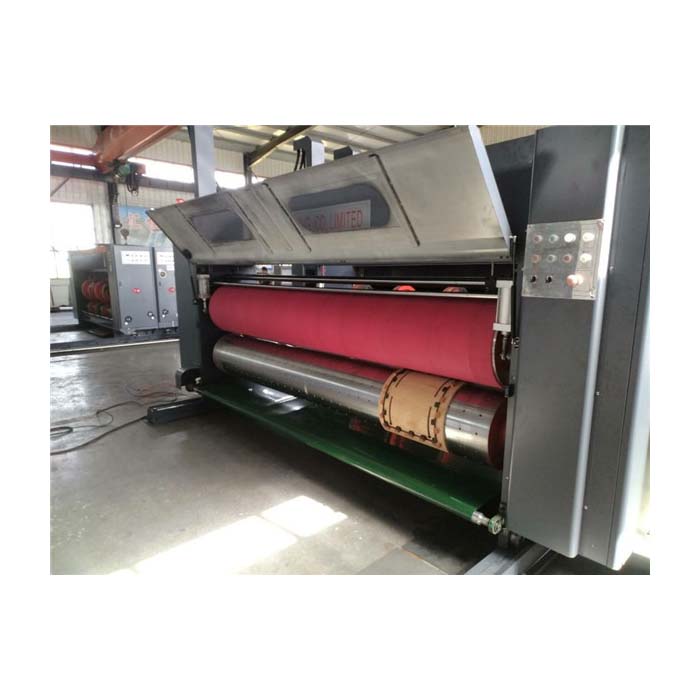

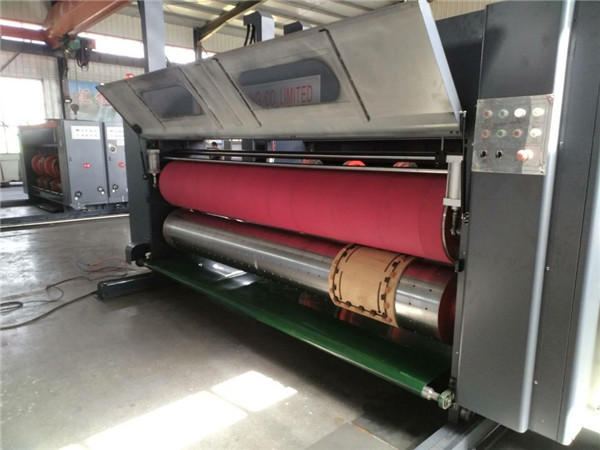

5. ทีมพิมพ์ทำหน้าที่พิมพ์ให้เสร็จ รวมถึงกระบอกใส่เพลท ลูกกลิ้งหมึก ลูกกลิ้งพิมพ์ ระบบจ่ายหมึก ฯลฯ ระบบจ่ายหมึกใช้ปั๊มไดอะแฟรมลมเพื่อหมุนเวียนหมึกโดยอัตโนมัติ การไหลของหมึกสามารถควบคุมได้โดยวาล์วปีกผีเสื้อของปั๊มไดอะแฟรม มีเส้นมาตราส่วนละติจูดและลองจิจูดบนกระบอกบรรจุแผ่นซึ่งสามารถใช้วางเพลตได้สะดวก การปรับเส้นรอบวงใช้กลไกการปรับละเอียดซึ่งง่ายและรวดเร็ว ระบบหมึกมีกระบอกสูบสำหรับควบคุมการยก และติดตั้งมอเตอร์เดินเบาเพื่อป้องกันไม่ให้ลูกกลิ้งหมึกแห้ง

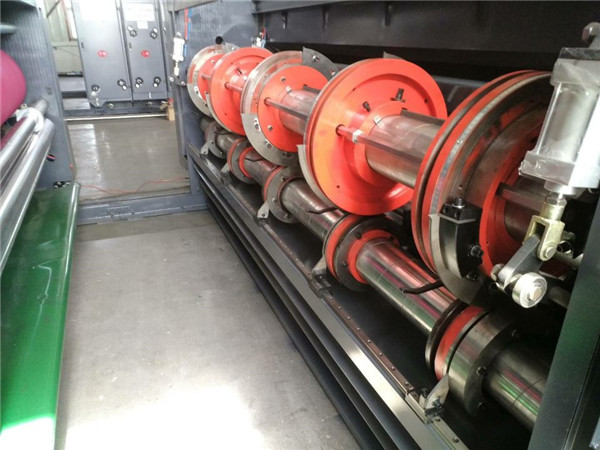

6. กลุ่ม slotting ใช้กลไกการปรับเครื่องมือซิงโครนัสใหม่และสามารถปรับความสูงของ slotting ได้พร้อมกันซึ่งสะดวกและรวดเร็ว การปรับเส้นรอบวงใช้กลไกการปรับละเอียดที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ซึ่งทำได้ง่ายและรวดเร็ว มีสวิตซ์จ็อกกิ้งที่ด้านหลัง
7. รางนำฐานถูกประมวลผลโดยกระบวนการหล่อซึ่งมีความแข็งแรงมั่นคงและทนทาน
ใช้งานเครื่อง slotting การพิมพ์กล่อง
1. อ่านคู่มืออย่างละเอียดก่อนเริ่มใช้งานเพื่อทำความเข้าใจลักษณะและประสิทธิภาพพื้นฐานของเครื่อง
2. ขั้นแรก ให้ตรวจสอบว่าระบบไฟฟ้าและระบบกลไกไม่เสียหายหรือไม่ ผู้ปฏิบัติงานควรยืนในตำแหน่งที่ปลอดภัยก่อนเปิดเครื่อง เปิดเครื่องด้วยไฟฟ้าหรือความเร็วต่ำก่อน แล้วจึงปรับเครื่องเป็นความเร็วปกติหากไม่มีสิ่งผิดปกติ
3. การติดเพลท โดยทั่วไปแล้ว คุณสามารถวางแผ่นกระดาษที่เลือกไว้บนโต๊ะทำงาน จากนั้นเลือกตำแหน่งที่จะวางเพลตออฟเซ็ต สตาร์ทเครื่อง และปล่อยให้แผ่นออฟเซ็ตถูกวางบนลูกกลิ้งโดยอัตโนมัติ อีกวิธีหนึ่งจะขึ้นอยู่กับเส้นมาตราส่วนละติจูดและลองจิจูดบนดรัม เลือกตำแหน่งที่เหมาะสมเพื่อวางเพลตออฟเซ็ต จากนั้นปรับให้อยู่ในตำแหน่งที่เหมาะสมที่สุด
การปรับตัว
1. ปรับช่องว่างระหว่างลูกกลิ้งป้อนกระดาษแต่ละลูกกลิ้งและลูกกลิ้งป้อนกระดาษ ขนาดจะเล็กกว่าความหนาของแผ่นกระดาษเพียงเล็กน้อย
2. ช่องว่างระหว่างลูกกลิ้งพิมพ์และลูกกลิ้งแผ่นเล็กกว่าผลรวมของความหนาของแผ่นออฟเซ็ต + ความหนาของแผ่นกระดาษเล็กน้อย
3. ช่องว่างระหว่างลูกกลิ้งหมึกและลูกกลิ้งจาน = ความหนาของแผ่นยาง-0.2mm
4. ช่องว่างระหว่างลูกกลิ้งยางและลูกกลิ้งหมึกเป็นศูนย์ และใช้แรงกดเล็กน้อย หมึกควรจะสม่ำเสมอ
การบำรุงรักษาและการหล่อลื่น
1. ตรวจสอบว่าชิ้นส่วนของแต่ละส่วนหลวมหรือไม่ก่อนสตาร์ทเครื่อง และขันให้แน่น หากมี ตรวจสอบว่ามีงานบ้านในส่วนประกอบหรือไม่และทำความสะอาด โดยเฉพาะอย่างยิ่งระหว่างลูกกลิ้งหมึก anilox กับลูกกลิ้งยาง ตรวจสอบให้แน่ใจว่าไม่มีเศษขยะ!
2. วิ่งด้วยความเร็วต่ำเป็นเวลา 2-5 นาทีเมื่อสตาร์ทเครื่อง จากนั้นให้เร่งการทำงานหลังจากสังเกตว่าเครื่องเป็นปกติ
3. หลังจากงานเสร็จสิ้น ควรทำความสะอาดเทปสองหน้าและของกระจุกกระจิกอื่นๆ เมื่อถอดแผ่นพิมพ์ออก ปั๊มไดอะแฟรมและลูกกลิ้งหมึกทำความสะอาดและทำให้แห้งด้วยน้ำสะอาด
4. ตรวจสอบการหล่อลื่นของตลับลูกปืน โซ่ และเกียร์อย่างสม่ำเสมอ ควรเติมน้ำมันโซ่และเกียร์ทุกกะ และลูกปืนควรเติมน้ำมันทุกสามเดือน
5. เมื่อไม่ได้ใช้งานเครื่องเป็นเวลานาน (เกิน 3 วัน) ควรคลายลูกกลิ้งยางและลูกกลิ้ง anilox เพื่อป้องกันไม่ให้ลูกกลิ้งยางถูกบีบและเสียรูปเป็นเวลานาน
