Seksyon ng pagpapakain ng papel (isang pangkat)

1. Kopya ng makina:

1) Ang isang alarm bell ay nakakabit sa klats ng electric control machine, at ang alarm bell ay patuloy na tinunog sa panahon ng paglalakbay upang matiyak ang kaligtasan ng mga operator.

2) Ang aparato ng pneumatic interlocking, locking matatag, maginhawa at tumpak.

3) Ang pangunahing motor ay nagpatibay ng variable frequency motor at variable frequency controller, na maaaring makatipid ng enerhiya at magsimulang matatag. Ang aparato ng proteksyon ng pagsisimula ng motor ay nakakabit.

4) Pag-andar ng self-lock ng pangunahing engine: kapag ang unit ay hindi ganap na naka-lock, ang pangunahing engine ay hindi masimulan upang matiyak ang makina at mga operator; Kapag ang pangunahing engine ay gumagana nang normal, ang function ng clutch ng unit ay awtomatikong naka-lock upang maiwasan ang pinsala sa makina at tauhan na sanhi ng maling operasyon

2. Nangungunang sistema ng pagpapakain ng papel

1) Suction assist paper paper, 7.5kW high-pressure centrifugal fan, na maaaring ayusin ayon sa baluktot na degree ng paperboard

Pagkontrol ng variable ng dalas ng presyon ng hangin upang matiyak ang mataas na tulin at tumpak na paghahatid ng warped paperboard at paperboard.

2) Ang pag-aangat at pagbagsak ng papel ay hinihimok ng silindro ng hangin, na may mabilis at malakas na pagkilos.

3) Ang panig na pag-baffle ay nababagay sa pamamagitan ng electric at computer touch screen (halaga ng itinakda ng computer, awtomatikong pagsasaayos), ang harap na paghimok ay naayos nang manu-mano at magkakasabay, at ang hulihan na kahon ng baffle ay nababagay ng elektrisidad.

4) Ang magkakaugnay na aparato sa pagpapakain ng papel, (maaaring mapili ang tuloy-tuloy o magkakaugnay na pagpapakain ng papel kung kinakailangan)

5) Ang touch screen ay naka-install upang awtomatikong ipakita ang dami ng produksyon at bilis ng produksyon, at ang dami ng produksyon ay maaaring maitakda.

7) Ang bahagi ng die cutting ay nilagyan ng interlocking control switch upang mapagtanto ang emergency stop, itigil ang pagpapakain o ipagpatuloy ang pagpapakain ng papel (bilang karagdagan, ang buong butones ng pagpabilis at pag-deceleration ay nilagyan)

8) Ang pagpapatakbo ng touch screen upang mapagtanto ang magkasanib na kontrol ng buong machine,

Ayusin ang data ng bawat yunit nang direkta sa likod ng makina,

Maginhawa at mabilis.

3. aparato sa pagtanggal ng alikabok

Ang makina ay nilagyan ng isang pneumatic snap device, at ang paperboard

Ang pag-posisyon ng lateral ay mas tumpak upang maiwasan ang basura.

(Oras ng snap na kinokontrol ng computer)

6. Computer aparato:

1) Ang pangunahing motor ay nagpatibay ng motor ng dalas ng conversion, at ang converter ng dalas ay nagpatibay ng Taiwan Delta, na makatipid ng enerhiya at lakas ng hanggang sa 30%.

2) Ang fan ay kinokontrol ng isang independiyenteng converter ng dalas at ang presyon ng hangin ay nababagay.

3) Ang pangunahing screen ay gumagamit ng control ng PLC at interface ng man-machine.

4) Ang departamento ng pagpi-print, at ang departamento ng die cutting ay nilagyan ng awtomatikong zeroing device (sa pangkalahatan, ang mga karton ay gumagamit ng awtomatikong zeroing device, na maaaring maiakma sa tamang posisyon sa pamamagitan ng pagsubok sa pag-print ng dalawang sheet)

5) Awtomatikong pag-aangat at pagbagsak ng plate ng aparato, at ang pag-print ng anilox roller ay tumataas at bumagsak sa pagkakasunud-sunod (naayos ng computer na pagkaantala) upang maiwasan ang maraming paglubog ng tinta ng plato ng pag-print.

6) Ang isang aparato ng kakulangan sa alarma ng tinta ay nakatakda upang subaybayan ang estado ng pagtatrabaho ng sistema ng supply ng tinta sa real time upang maiwasan ang operasyon na walang ink.

7) Ang 10 pulgada ng touch screen ay kinokontrol ang departamento ng pagpapakain ng papel, pag-iimbak ng order, pag-reset ng memorya, bilis ng produksyon 30, 60, 90, 120 pare-pareho ang bilis ng pag-cruise, pagbibilang ng infrared na photoelectric, at pag-preset ng dami ng pagproseso ng order.

8) Isang pag-andar ng split button na pag-reset, isang pag-reset ng pindutan pagkatapos ng split ng unit at pagpupulong, mataas na antas ng, at pagbutihin ang kahusayan sa trabaho.

3, Kagawaran ng pag-print: (1-4 na opsyon sa pag-print ng kulay)

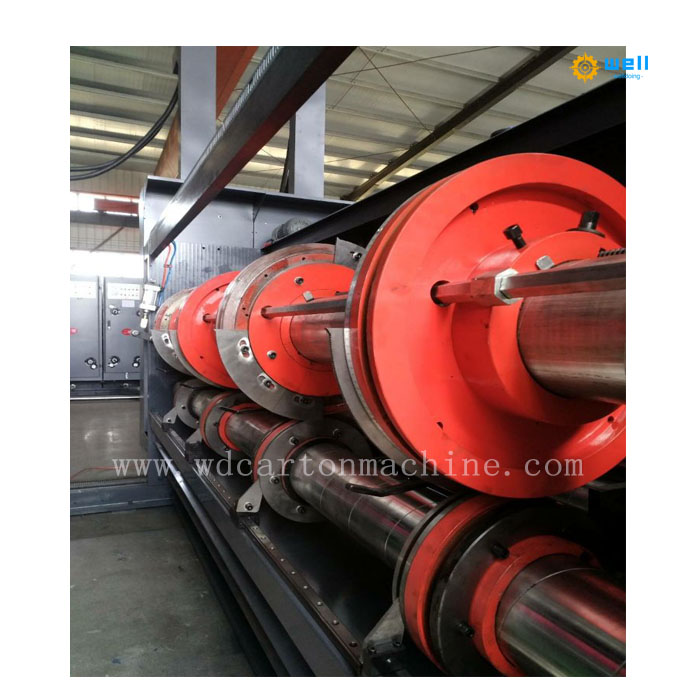

1. Pag-print ng roller:

1) Outer diameter: 468mm (kabilang ang plate sa labas ng lapad: 5480mm).

2) Ang ibabaw ng bakal na bakal ay lupa at pinahiran ng matapang na chromium. Ang roll body ay nakaukit ng mga linya ng sanggunian sa pahalang at paikot na mga direksyon upang mapadali ang pagkakahanay ng plato.

3) Gumawa ba ng computer na balanse ng pagwawasto ng balanse at tumatakbo nang maayos.

4) Ratchet naayos na plate winding shaft.

5) Buong plate na nakabitin na uka, nalalapat sa 9mm-10mm plate na nakabitin na strip.

6) Nilo-load at inaalis ang pag-print ng plato, ang switch ng paa ay electrically kinokontrol ang pasulong at baligtarin ang pag-ikot.

7) Ang roller ng pag-print ay electrically naayos sa kaliwa at kanan sa direksyon ng ehe, na may kilusan na halos 10mm, at nilagyan ng isang limitadong aparato (kinokontrol ng touch screen ng PLC)

2. Pag-print ng roll roll:

1) Ang panlabas na diameter ay 5156.1mm. Ang ibabaw ng bakal na bakal ay giniling at pinahiran ng matapang na chromium

2) Seamless tube fine processing, computer computer balanse pagwawasto, maayos na operasyon.

3) Ang gap dial ng pagpindot sa press press ay manu-manong nababagay, at ang saklaw ng pagsasaayos ay 0-12mm.

3. Pang-itaas at mas mababang papel na mga roller ng pagpapakain:

1) Itaas na roller, panlabas na diameter na 599mm, makapal na steel steel pipe, nilagyan ng dalawang papel na gulong sa pagpapakain (self-locking, hindi na kailangang higpitan ang mga turnilyo, madaling pagsasaayos).

2) Mas mababang roller, panlabas na diameter 5154.3mm, makapal na steel steel pipe, paggiling sa ibabaw, matigas na kalupkop ng chromium.

3) Ang gap dial ng paper feeding roller ay naayos nang manu-mano, at ang saklaw ng pagsasaayos ay 0-12mm.

4. Steel anilox roller):

1) Ang panlabas na diameter ay 5215mm (bilang ng mga linya: 180-250, bilang ng mga linya na opsyonal)

2) Ang ibabaw ng bakal na bakal ay lupa, pinindot ng tsek at pinahiran ng matapang na chromium. Gumawa ba ng computer na balanse ng pagwawasto ng balanse at tumatakbo nang maayos,

Pare-pareho na tuldok at unipormeng inking.

3) Ang anilox roller ay nakakabit na may isang wedge clutch, na maginhawa at mabilis sa leveling at paghuhugas ng tinta. Ang pneumatic anilox roller na awtomatikong nakakataas na aparato at idling device.

4) Ang checker gap dial ay manu-manong nababagay.

6. Rubber roller:

1) Panlabas na diameter 200mm.

2) Ang ibabaw ng bakal na bakal ay balot ng goma na hindi nakakapagod at naitama ng balanse ng computer na pabagu-bago.

3) Ang roller ng goma ay may katamtaman at mataas na espesyal na paggiling, at ang epekto ng paglipat ng tinta ay mabuti. Ang katigasan ng goma ay 65-70 degree.

7. mekanismo ng pag-aayos ng phase:

1) Paggawa ng planeta gear.

2) Pag-print phase pag-aayos PLC computer display pagsasaayos (parehong operasyon at paghinto ay maaaring ayusin).

8. Sistema ng supply ng tinta

1) Ang pneumatic diaphragm pump, matatag na supply ng tinta, maginhawa at mabilis na operasyon at pagpapanatili.

2) Screen ng filter ng tinta upang salain ang mga impurities.

3) Pag-ikot ng pneumatic inking

4) Ang aparato ng kakulangan sa alarma ng tinta (kapag ang halaga ng tinta ay mas mababa kaysa sa limitasyon, mag-alarma ang makina upang maiwasan ang produksyon na walang tinta)

9. Pag-print ng phase ng pag-aayos ng aparato:

1) Silindro preno.

2) Kapag ang machine ay nag-aayos ng hiwalay na bahagi, ang mekanismo ng preno ay naghihigpit sa pagpapatakbo ng makina at pinapanatili ang nakapirming punto ng orihinal na posisyon ng gear.

4, Die cutting part

1. Die roll (mas mababang roll)

1) Ang panlabas na diameter ay 5432mm. (hindi kasama ang mamatay)

2) Cast bakal na materyal, paggiling sa ibabaw, matapang na kalupkop ng chromium.

3) Pagwawasto ng balanse ng pabagu-bago ng computer upang madagdagan ang katatagan ng operasyon.

4) Ang distansya sa pagitan ng nakapirming mga butas ng tornilyo ng die ng kutsilyo ay 100 * 100mm.

5) Ang naaangkop na taas ng mamatay ay 25.4mm.

6) Ang die cutting kapal ay 16-18mm (para sa three-layer plate) at 13-15mm (para sa five-layer plate).

2. Rubber pad roll (itaas na rolyo)

1) Ang panlabas na pader ay 5434.2mm。

2) Cast bakal na materyal, paggiling sa ibabaw, matapang na kalupkop ng chromium.

3) Pagwawasto ng balanse ng pabagu-bago ng computer upang madagdagan ang katatagan ng operasyon.

4) Manu-manong ayusin ang clearance gamit ang die roll.

5) Ang rubber pad ay 8mm makapal (panlabas na diameter :? 0? 5450.2mm) at 250mm ang lapad.

3. Tumawid na aparato:

1) Ang mekanikal na nakahalang 40mm, kagamitan sa paglangoy, pantay na pamutol na instrumento ng pagtimbang, awtomatikong kabayaran para sa linear na bilis, na maaaring gawing pantay pantay ang die-cutting rubber pad at pahabain ang buhay ng serbisyo.

2) Ang aparato ng kuryente ay pinagtibay upang mapabuti ang rate ng muling paggamit ng rubber pad, na maaaring magamit nang 3-4 beses.

3) Ang aparato ng awtomatikong paghihiwalay ng niyumatik na die-cutting roll ay binabawasan ang pagkasuot ng rubber pad, upang mapabuti ang buhay ng serbisyo.

4. Electric plate na tumutugma sa aparato (opsyonal)

Ang template ng roller (mas mababang roller) ay maaaring ilipat nang lateral ng ± 40mm,

Para sa hindi pantay na pagputol ng mamatay sa gilid ng paperboard, maaaring magamit ang pag-aayos ng elektrisidad

Upang makamit ang pare-parehong materyal na talim na gupitin at maginhawa at mabilis na pagsasaayos.
